Описание

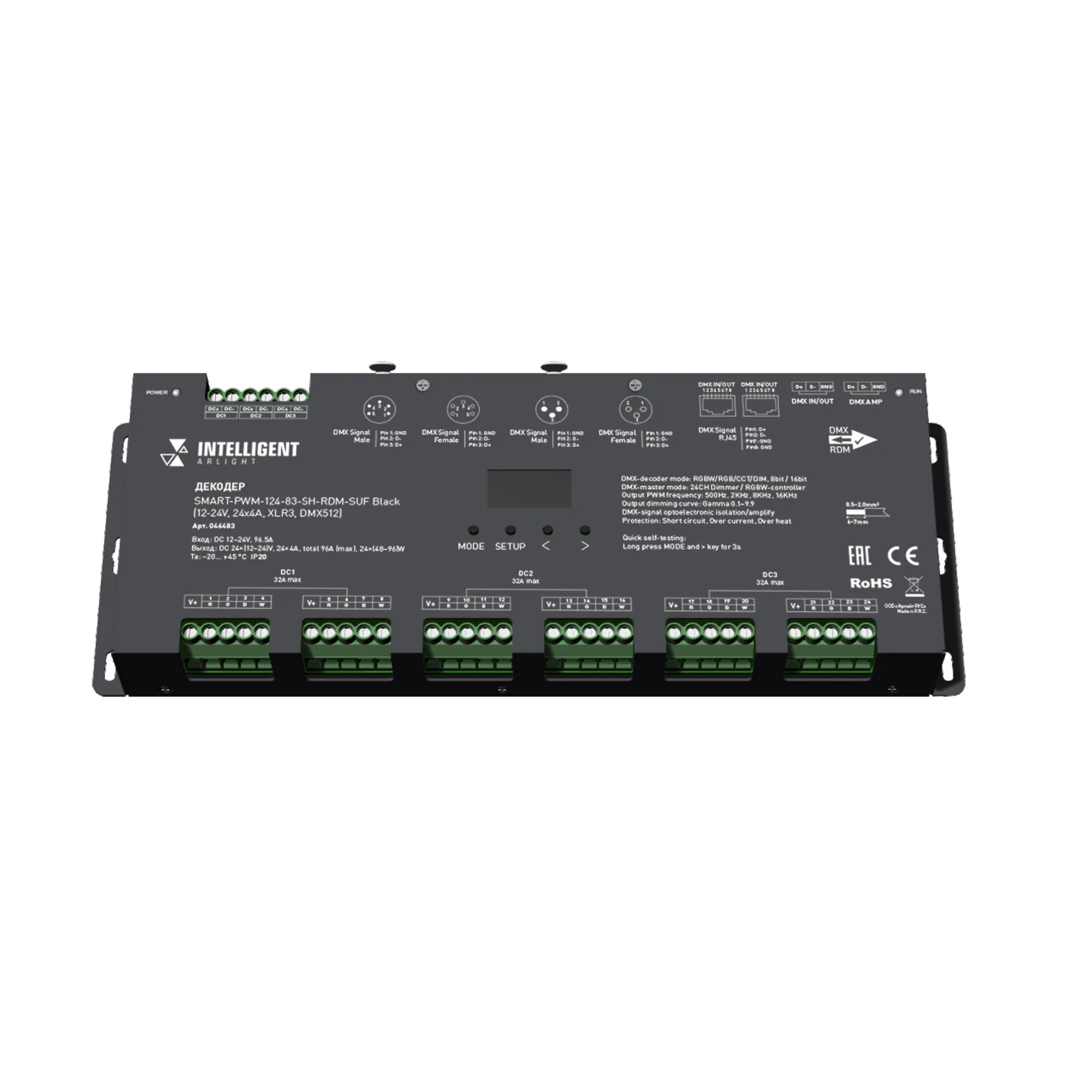

Декодер (преобразователь) цифрового сигнала DMX512 в ШИМ для управления светодиодными лентами DIM/MIX/RGB/RGBW. Декодер выполняет функции: регулировка яркости, включение и выключение света, управление цветом. Декодер совместим с панелями управления контроллерами с выходом DMX512. Также, управление декодером осуществляется кнопками на корпусе, информация о режиме отображается на цифровом дисплее. Устройство имеет настраиваемую частоту ШИМ в диапазоне от 500Гц до 1600Гц, и настройку кривой диммирования, может выступать в качестве мастер-контроллера DMX512 с функцией RDM, поддерживает трансляцию встроенных динамических программ посредством протокола DMX512 (10 встроенных программ с настройкой скорости яркости и цвета), подключается с помощью разъемов RJ-45, XLR3 и XLR5. Напряжение питания составляет 12-24В, максимальный ток 4А на канал, всего 24 канала, максимальная мощность 1152-2304Вт (в зависимости от напряжения питания). Габариты декодера составляют 324x116x38.5 мм, материал корпуса - металл.
Декодер предназначен для управления светодиодными лентами и другими ШИМ диммируемыми источниками света. Режим мастер-контроллера. Питание 12-24VDC. 24 канала, ток нагрузки 24x4A, мощность нагрузки 1152-2304W. Входной сигнал DMX512, выходные сигналы ШИМ(PWM), DMX512. Изменяемая частота ШИМ от 500Гц до 1600Гц. Настройка кривой диммирования. Цифровые порты XLR3 и XLR5, разъемы RJ45, терминальные клеммы. OLED дисплей на корпусе, адрес устанавливается с помощью кнопок. 10 встроенных RGBW программ. Размер 324x116x38.5 мм.
Характеристики
Тип товара
Декодер
Бренд
Arlight
Назначение
Для систем DMX
Способ монтажа
Накладной
Класс пылевлагозащиты
IP20
Материал корпуса
Металл
Форма (сечение)
Прямоугольный
Входное напряжение
min: 12 V; max: 24 V
Место применения
Только в помещении
Тип управления
DMX
Высота
38.5 мм
Длина
324 мм
Ширина
116 мм
Цвет покрытия
Чёрный
Входной сигнал
DMX RDM (сигналы D+, D-)
Габариты
324x116x38.5
Выходное напряжение
min: 12 V; max: 24 V
Выходной сигнал
PWM СV (ШИМ по напряжению)
Особенности упр-я DMX
DMX512(RDM)
Выходная мощность
min: 1152 W; max: 2304 W
Каналы управления
24 CH (6 x 4 канала - RGBW)
Ток нагрузки
max: 96 A
Состояние при подаче питания
Предыдущее
Частота ШИМ
min: 500 Hz; max: 16000 Hz
DMX группы
6x4CH
Артикул
046483
