Описание

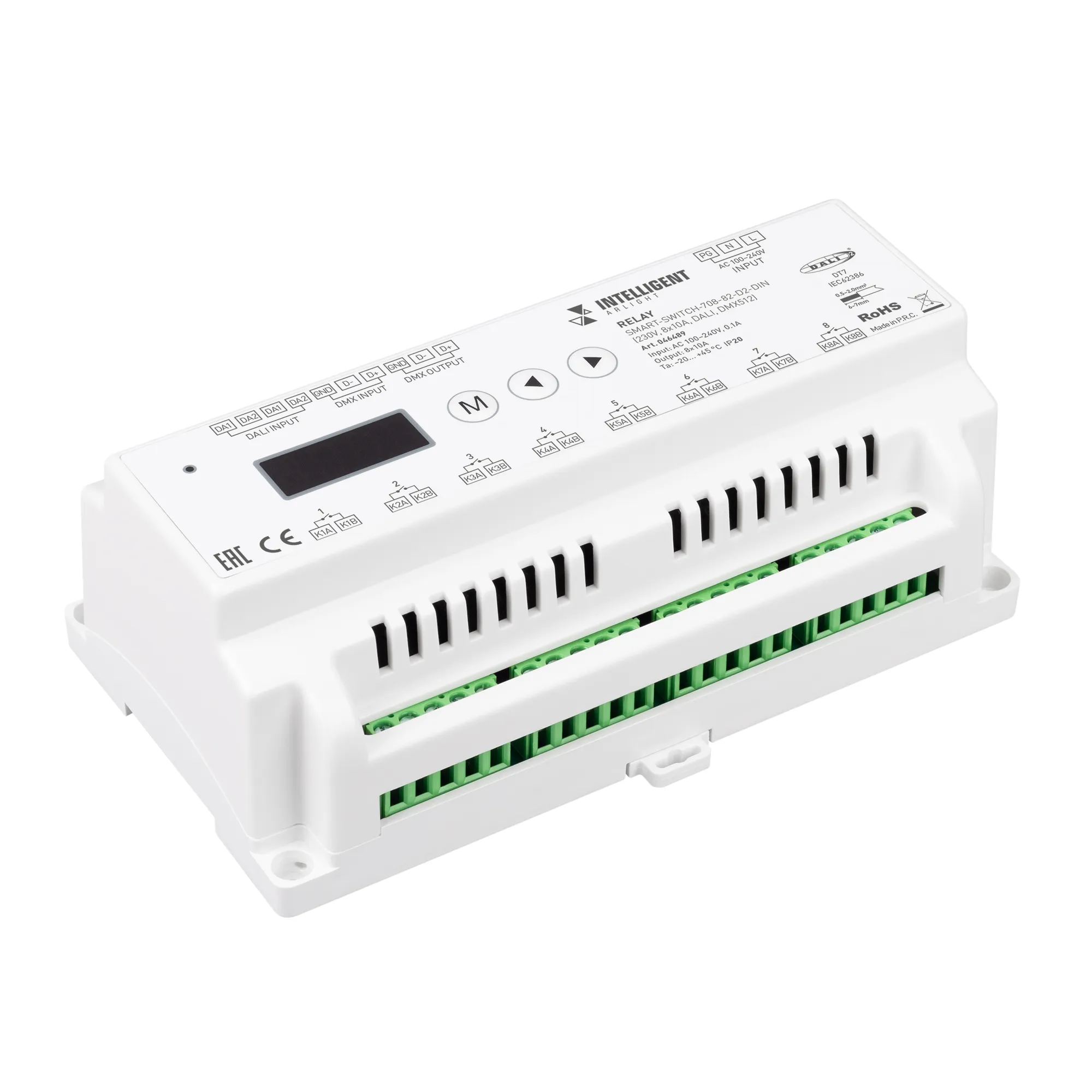

Релейный модуль с 8 выходами для любых источников света с напряжением питания 230В, применим в системах, использующих интерфейсы DALI или DMX512. Релейный модуль осуществляет включение и выключение источников света, совместим с панелями управления и контроллерами DALI, мастер-контроллерами DMX512, в том числе с поддержкой функции RDM. Управление в ручном режиме, назначение адресов DALI и RDM доступны с помощью кнопок на корпусе. В устройстве реализовано правление группами каналов 4х2, 2x4, 8x1. Напряжение питания устройства составляет 100-240В, максимальный ток 10А на канал, максимальная мощность 1200ВА на канал (для светодиодных источников света), и 2400Вт на канал (для резистивной нагрузки).Габариты релейного модуля составляют 160х88х60мм, корпус белого цвета, установка на DIN-рейку.
Релейный модуль с управлением по DALI/DMX512 для сети 230В, с 8 релейными выходами. Напряжение питания 100-240 V, 8 независимых выходных канала, управление группами каналов 4х2, 2x4, 8x1. Ток резистивной нагрузки до 10А, ток ёмкостной или индуктивной нагрузки до 5А. LED-дисплей. Назначение адресов через мастер-контроллер DALI, либо кнопками на корпусе - до 8 адресов. Монтаж на DIN-рейку. Размеры 160х88х60 мм.
Характеристики
Тип товара
Релейный модуль
Бренд
Arlight
Назначение
Для систем DALI
Способ монтажа
на DIN-рейку
Класс пылевлагозащиты
IP20
Материал корпуса
Пластик
Форма (сечение)
Фигурный
Напряжение питания
230 V
Место применения
Только в помещении
Тип управления
DALI
Высота
60 мм
Длина
160 мм
Ширина
88 мм
Цвет покрытия
Белый
Входной сигнал
DALI DT7
Габариты
160х88х60
Особенности упр-я DALI
DALI (DT7)
Выходное напряжение
min: 100 V; typ: 230 V; max: 240 V
Выходной сигнал
Вкл/выкл AC (230V)
Особенности упр-я DMX
DMX512(RDM)
Выходная мощность
min: 8000 W; max: 19200 W
Каналы управления
8 CH (8 каналов)
Ток нагрузки
max: 80 A
Состояние при подаче питания
Предыдущее
Функция PushDim
Отсутствует
DALI адреса
64 адреса
Мощность для электронной нагрузки
max: 8100 VA
Артикул
046489
